Некоторые примеры
- Плиты, крыши и петли расчленяются в линии.
- Стены и колонны расчленяются в линии и заливки (двери и окна, встроенные в стены также расчленяются).
- Двери и окна (если они выбраны вне стены) расчленяются на части библиотеки и заменяются на незаполненные отверстия.
- Размерные данные преобразуются в линии и основные элементы размерных стрелок (линии, круги, дуги, заливки).
- Части библиотеки трансформируются в основные элементы частей библиотеки.
Важно: Если автогруппировка активизирована, то трансформируемые элементы должны быть созданы в режиме группировки.
Операции с прямыми

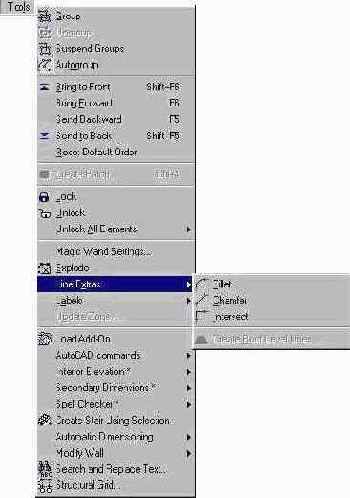

Выбранная команда Сервис > Операции с прямыми позволяет обратиться к меню с командами, каждая из которых воздействует специальным образом на выделенные линии ArchiCAD.
